cierres rápidos

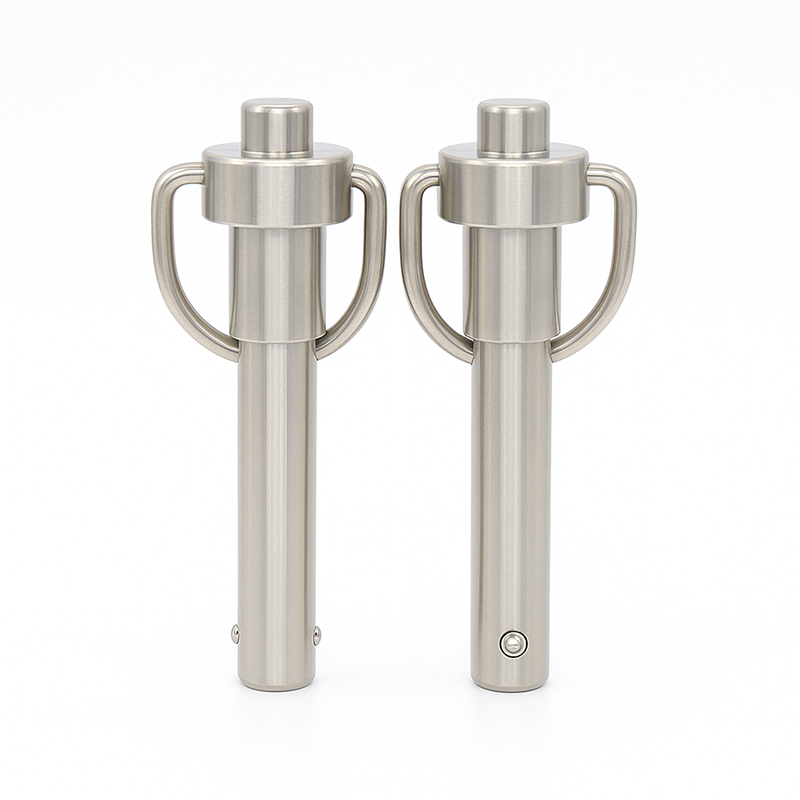

El pasador de cierre rápido está diseñado para una conexión rápida, segura y sin herramientas en montajes industriales, plantillas, moldes y accesorios marinos. Con un asa de anillo para mejorar el agarre y el manejo, este pasador también incluye un Cable metálico antipérdida de 250 mm, lo que ayuda a evitar pérdidas en entornos dinámicos o al aire libre.

El cuerpo de los cierres rápidos y el muelle interior están fabricados con Acero inoxidable SUS304El acero inoxidable de alta calidad garantiza la resistencia a la corrosión y al desgaste. El templado de precisión Bolas de bloqueo SUS440 Enganchan automáticamente durante la inserción, proporcionando un bloqueo positivo bajo un uso repetido.

Cada pasador está mecanizado con precisión y tolerancias estrictas para un ajuste y un funcionamiento uniformes. Este diseño es ideal para situaciones en las que se requiere una inserción y extracción frecuentes, garantizando al mismo tiempo la seguridad y eficiencia del operario.

Especificaciones

Pieza	Material
Pin	SUS 304
Primavera	SUS 304
Bola	SUS 440 (HRC55+)
Acabado	Acero inoxidable (natural)
Tipo de asa	Anillo doble (asa en U)
Accesorio	Cable de seguridad 250mm, Ø6mm

✅ Gama dimensional (mm)

Diámetro (A)	Longitud útil (H)	ΦA	C	D	E	G	H	I
5 mm	10 - 50 mm	4.92-4.96	5.54-7	6.4-7.9	7.9-13.5	18.5-37.8	26.9-36.8	2
6 mm	10 - 50 mm	5.92-5.96	7	6.4-7.9	7.9-13.5	18.5-37.8	26.9-36.8	2
8 mm	10 - 50 mm	7.92-7.96	8	6.4-7.9	7.9-13.5	18.5-37.8	26.9-36.8	2
10 mm	10 - 60 mm	9.92-9.96	11.86-9	7.6-9.9	11.4-16.5	23.9-37.8	26.9-36.8	2
12 mm	10 - 60 mm	11.92-11.96	14.15-10	7.6-9.9	14-18	24.9-40.1	27.7-47	2
16 mm	15 - 80 mm	15.92-15.96	18.14-14	14.7-19.1	23-35.6	46.7-57.2	3
20 mm	20 - 100 mm	19.92-19.96	24.08-17	14.5-22.2	26.5-41.3	50.5-67.3	3
25 mm	30 - 100 mm	24.92-24.96	30.94-22	19.1-29.8	33.8-50.8	41.7-78.7	3

Se pueden solicitar dimensiones, tolerancias y planos CAD personalizados.

Aplicaciones típicas

Sistemas de cambio rápido de moldes
Maquinaria industrial y conexiones de bastidores
Instalaciones marinas y de cubierta
Plantillas de mantenimiento y sustitución
Fijación modular en el montaje aeroespacial y de automoción

Características

️ Funcionamiento sin herramientas con bloqueo por botón pulsador
Construcción totalmente de acero inoxidable resistencia a la corrosión
Diseño reutilizable y de alto ciclo
Cierre de doble bola con resorte mecanismo garantiza una retención segura
Cable de seguridad incluido - evita la pérdida de clavijas durante el funcionamiento
✍️ Servicio OEM disponible con grabado de logotipo o longitud personalizada

Información para pedidos

Al realizar un pedido o una solicitud de oferta, indique:

Diámetro de la clavija (por ejemplo, 10 mm)
Longitud útil (por ejemplo, 40 mm)
Cantidad
Requisitos especiales (por ejemplo, longitud del cable de seguridad, embalaje)
