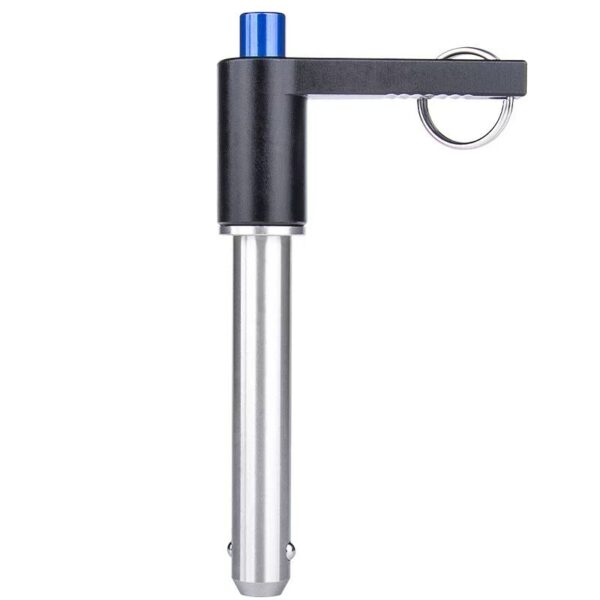

T-Handle Quick Release Pin - Acero inoxidable 304 | Durable Ball Lock Pin

Este Pasador de liberación rápida con mango en T está diseñada para entornos industriales que requieren un montaje rápido, un bloqueo seguro y un funcionamiento sin herramientas. El mango tiene una forma ergonómica para facilitar el agarre y el control, por lo que es ideal para inserciones y extracciones repetitivas.

El eje del pasador está mecanizado con precisión a partir de acero inoxidable 304que ofrece una excelente resistencia a la corrosión y durabilidad mecánica. Un resorte mecanismo de bloqueo de doble bola garantiza que el pasador permanezca firmemente en su sitio bajo carga, pero puede soltarse al instante con sólo pulsar un botón.

Tanto si se utiliza en fijaciones aeroespaciales, plantillas, líneas de producción o instalaciones de moldes, este pasador de cierre rápido con mango en T ofrece un rendimiento duradero y fiabilidad en aplicaciones exigentes.

Especificaciones técnicas

Material:
- Eje: Acero inoxidable 304
- Empuñadura: Nylon reforzado negro o composite (personalizable)
Acabado: Cepillado o pulido
Diámetros disponibles (A): 5 mm a 25 mm
Longitudes utilizables (H): 10 mm a 100 mm
Tolerancia: +0,00 / -1,00 mm
Estilo de asa: Maneta en T con pulsador
Tipo de cerradura: Sistema de resorte de doble bola
Capacidad de carga: Hasta 10.000 ciclos

✅ Tabla de referencia dimensional (mm)

Diámetro (A)	Longitud útil (H)	ΦA	B	C	D	E	G	H	I
5 mm	10 - 50 mm	4.92-4.96	5.54-7	±0.00/-1.00	6.4-7.9	7.9-13.5	18.5-37.8	26.9-36.8	2
6 mm	10 - 50 mm	5.92-5.96	6.54-8	±0.00/-1.00	6.4-7.9	7.9-13.5	18.5-37.8	26.9-36.8	2
8 mm	10 - 50 mm	7.92-7.96	8.54-9	±0.00/-1.00	6.4-7.9	7.9-13.5	18.5-37.8	26.9-36.8	2
10 mm	10 - 50 mm	9.92-9.96	11.86-9	±0.00/-1.00	7.6-9.9	11.4-16.5	23.9-37.8	26.9-36.8	2
12 mm	15 - 60 mm	11.92-11.96	14.15-10	±0.00/-1.00	7.6-9.9	14-18	24.9-40.1	27.7-47	2
16 mm	15 - 60 mm	15.92-15.96	18.14-14	±0.00/-1.00	14.7-19.1	23-35.6	46.7-57.2	3
20 mm	20 - 80 mm	19.92-19.96	24.08-17	±0.00/-1.00	14.5-22.2	26.5-41.3	50.5-67.3	3
25 mm	30 - 100 mm	24.92-24.96	30.94-22	±0.00/-1.00	19.1-29.8	33.8-50.8	41.7-78.7	3

Dimensiones y tolerancias personalizadas disponibles bajo pedido.

Aplicaciones

Sistemas de cambio rápido de moldes
Configuración de máquinas industriales
Utillaje de montaje aeroespacial
Fijaciones y plantillas modulares
Operaciones de mantenimiento y reparación (MRO)

Características principales

Eje de acero inoxidable 304 para una mayor resistencia a la corrosión
Diseño de doble bola con resorte para un compromiso rápido y seguro
Mango en T ergonómico garantiza un manejo y control cómodos
No se necesitan herramientas - insertar, bloquear y soltar a mano
️ Disponible en varios tamaños y longitudes de empuñadura
✍️ Colores de asas personalizados, grabado o impresión del logotipo disponibles.

✅ Instrucciones de pedido

Para solicitar un presupuesto o hacer un pedido, incluya:

Diámetro (por ejemplo, 10 mm)
Longitud de la empuñadura (por ejemplo, 40 mm de longitud útil)
Tipo y material del mango (estándar: mango en T de plástico)
Cantidad
Cualquier requisito o dibujo personalizado
